PROCEDURA "WCINKI NA GORĄCO"


Uwaga! Kiedy spawanie jest zakończone zalecane jest przeprowadzenie próby ciśnieniowej spawu. Dla wykonania tej czynności trzeba użyć zatyczki z walizki z narzędziami.

Procedura "wcinki na gorąco" dla zaworów Dn15 i Dn20.

  1. Włożyć 14mm wiertło do uchwytu do "wcinki na gorąco". Poluzować nakrętkę radełkowaną dla łatwiejszego usunięcia wiertła.
  2. Odciągnąć wiertło z powrotem do uchwytu, zamontować uchwyt na zaworze. Instalacja uchwytu powinna być wykonana ręcznie ze względu na radełko.
  3. Sprawdź czy zawór czyszczący jest sprawny.
  4. Otworzyć zawór całkowicie. Pchnąć wiertło, aby dotykało do rurociągu. Uruchomić wiertarkę. Docisnąć nakrętkę radełkowaną na komorze dławiącej. Otworzyć zawór czyszczący.
  5. Można rozpocząć wiercenie. Delikatnie dociskając wiertło, aby go nie złamać. W pewnych odstępach czasu przerwij wiercenie, aby wióry mogły być wypłukane przez zawór czyszczący.
  6. Kiedy wiercenie jest zakończone odciągnąć wiertło z powrotem do uchwytu.
  7. Zamknąć zawór. Uwaga na wiórki, które mogą blokować zamknięcie kuli.

Procedura "wcinki na gorąco" dla zaworów Dn25 - Dn50.

Dla każdego typu zaworu należy używać inną złączkę w połączeniu z uchwytem. Dla prób ciśnieniowych spawu należy stosować zaślepki z odpowiednią złączką.

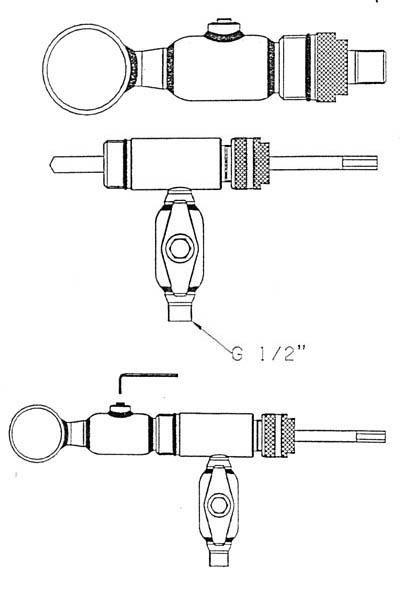

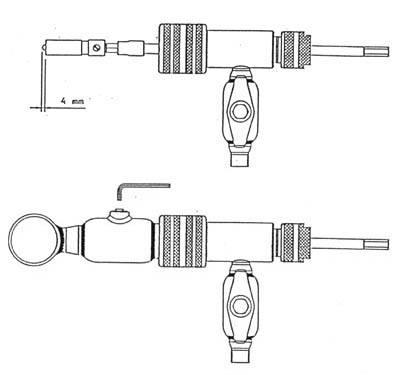

  1. Z listy wybrać rozmiar wiertła. Trzpień wymienny wiertła pasuje do dwóch typów uchwytów pasujących do wiertła. Rysunek pokazuje uchwyt do "wcinki na gorąco" dla zaworu Dn25.
  2. Odciągnąć wiertło z powrotem do uchwytu. Zamontować uchwyt na zaworze. Upewnić się, czy zawór jest całkowicie otwarty.
  3. Docisnąć wiertło do rurociągu. Zacisnąć nakrętkę na komorze dławieniowej. Otworzyć zawór czyszczący. Uruchomić wiertarkę. Rozpocząć wiercenie. Wiercić delikatnie, z przerwami aby nie złamać wiertła. Kiedy wiercenie jest skończone odciągnąć wiertło z powrotem do uchwytu.
  4. W czasie zamykania zaworu czyszczącego obserwuj, czy wióry nie zakleszczają kuli.
  5. Obrócić kulę o 180° i zamknąć zawór. Uchwyt może być rozmontowany. "Wcinka na gorąco" jest zakończona.
