8.5.00-A

Elementy chłodzące:

ZASTOSOWANIE.
Elementy chłodzące są używane do połączenia zaworów regulacyjnych z termostatami i napędami elektrycznymi do ochrony komory roboczej członu wykonawczego. Dla temp. pracy układu regulacji zaworu powyżej 150°C stosuje się elementy chłodzące serii KS zależnie od wymaganej temp. pracy.





---

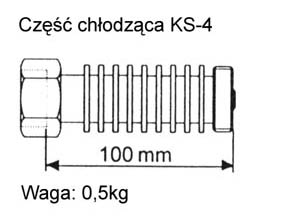

Typ KS-4.
Element chłodzący typu KS-4 zabezpieczający komorę roboczą członu wykonawczego (termostat/napęd). Stosuje się go w zakresie temp. pracy zaworów pomiędzy 150°C a 250°C. Dla wyższych temp. pracy zaworów oraz do systemów z gorącym olejem należy stosować typ KS-5 lub KS-6.







---

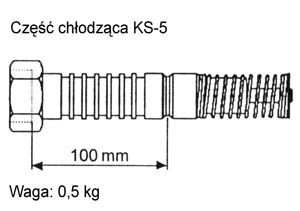

Typ KS-5.
Element chłodzący typu KS-5 z wbudowaną dodatkową dławicą zabezpieczający komorę roboczą członu wykonawczego (termostat/napęd). Stosuje się go w zakresie temp. pracy zaworów pomiędzy 250°C a 350°C oraz do systemów z gorącym olejem.









---

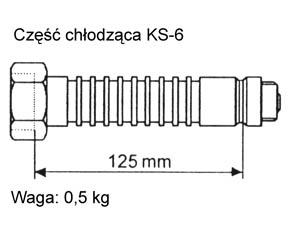

Typ KS-6.
Element chłodzący typu KS-5 z wbudowaną dodatkową dławicą zabezpieczający komorę roboczą członu wykonawczego (termostat/napęd). Stosuje się go w zakresie temp. pracy zaworów pomiędzy 250°C a 350°C oraz do systemów z gorącym olejem.

Uwaga:
Dla systemów z gorącym olejem dla wszystkich zakresów temp. pracy przy zaworach pracującymi z: - termostatami - elementy chłodzące KS-5 - z napędami elektrycznymi - elementy chłodzące KS-6



---

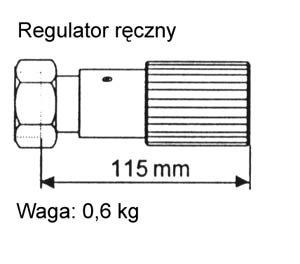

Przyrząd do regulacji ręcznej.
Przyrząd ten posiada wbudowany system ruchomego trzpienia, który umożliwia sterowanie położeniem trzpieniem zaworu.

Stosuje się go do blokowania i ręcznej obsługi zaworów regulacyjnych CLORIUS gdy np. termostat lub napęd elektryczny nie jest jeszcze zamontowane np. w trakcie budowy. Należy stosować do max. temp. pracy zaworów 150°C. Przy wyższych temp. należy stosować element chłodzący.
